Modelos OSI e TCP/IP: entendendo as camadas de rede e suas diferenças

Picture of Bruno Hoinacki
Bruno Hoinacki
Ver todos posts
Facebook Instagram Linkedin

Quando falamos de redes de computadores, dois modelos aparecem sempre: o modelo OSI e o modelo TCP/IP.
Eles são fundamentais para entender como os dados trafegam na internet e como protocolos, dispositivos e aplicativos se comunicam.

Mas ainda existe muita confusão:
👉 O que é o modelo OSI e por que ele tem 7 camadas?
👉 Como o TCP/IP se tornou o padrão da internet?
👉 Qual a relação entre eles e quais são as diferenças práticas?

Neste guia, vamos descomplicar o tema com explicações simples, analogias, exemplos de protocolos, tabelas comparativas e até comandos de rede para você testar na prática.

🔎 O que é o modelo OSI?

O modelo OSI (Open Systems Interconnection) foi criado pela ISO (International Organization for Standardization) nos anos 1980 para padronizar a comunicação entre sistemas.

Ele é um modelo conceitual de 7 camadas, cada uma com responsabilidades bem definidas.

🧩 As 7 camadas do modelo OSI

  1. Física ⚡

    • Transmissão de bits (0 e 1) pelo meio físico (cabos, rádio, fibra).

    • Exemplo: Ethernet físico, cabos UTP, Wi-Fi (802.11).

  2. Enlace de Dados 🔒

    • Garante entrega livre de erros no mesmo segmento de rede.

    • Responsável por endereçamento MAC e controle de acesso ao meio.

    • Exemplo: Ethernet (IEEE 802.3), PPP, ARP, VLANs.

  3. Rede 🌍

    • Responsável pelo endereçamento lógico e roteamento entre redes diferentes.

    • Exemplo: IP (IPv4, IPv6), ICMP, Roteadores.

  4. Transporte 🚛

    • Garante a entrega fim a fim dos dados.

    • Pode ser orientado à conexão (TCP) ou não orientado (UDP).

    • Exemplo: TCP, UDP, SCTP.

  5. Sessão 🔑

    • Estabelece, mantém e encerra sessões de comunicação entre aplicações.

    • Exemplo: NetBIOS, RPC.

  6. Apresentação 🎨

    • Traduz e formata dados, cuidando de compressão, criptografia e codificação.

    • Exemplo: SSL/TLS, JPEG, ASCII, MPEG.

  7. Aplicação 👩‍💻

    • Interface direta com o usuário ou software.

    • Exemplo: HTTP, FTP, SMTP, DNS, SSH.

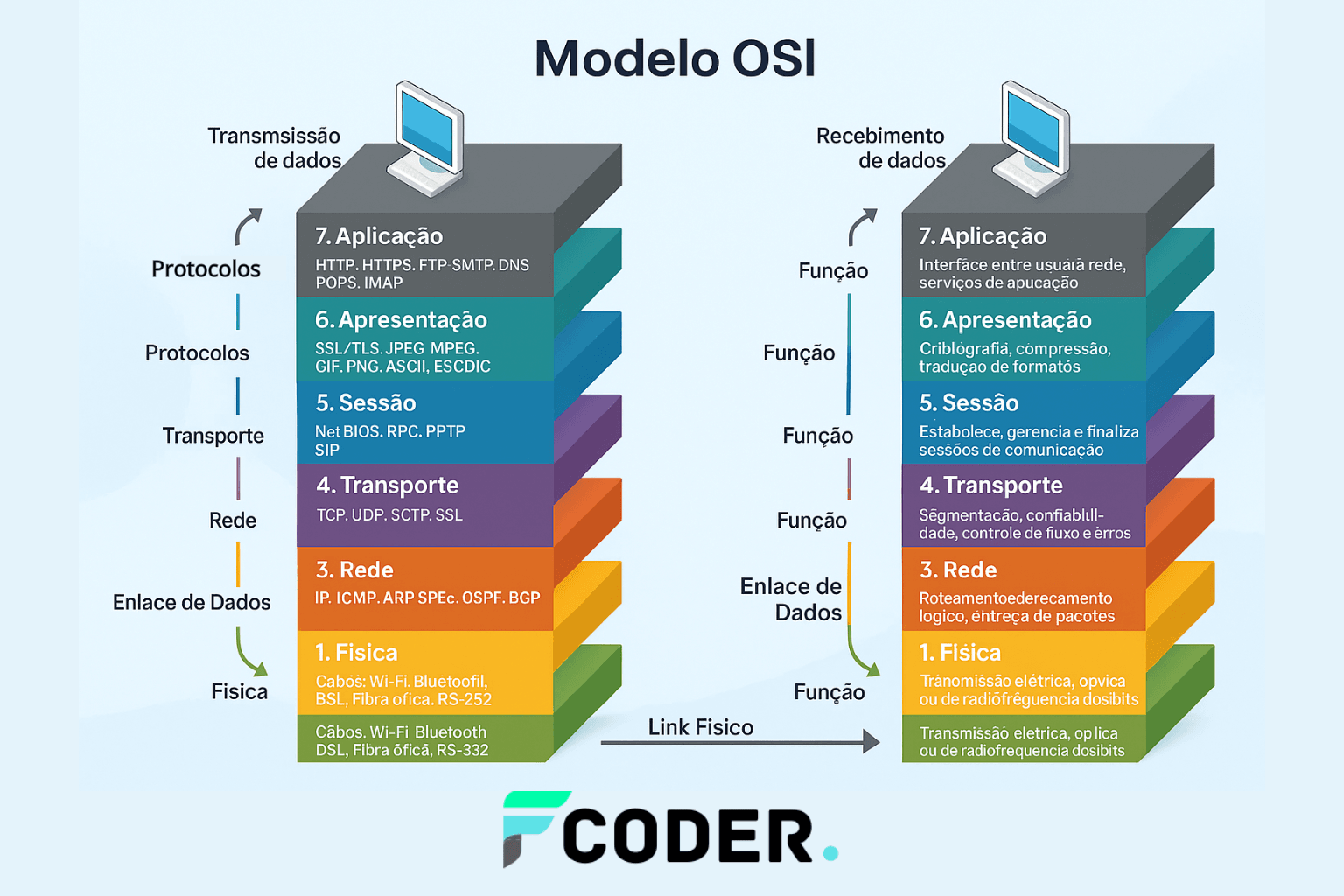

[imagem de referência: ilustração em camadas do modelo OSI com exemplos de protocolos em cada nível]
👉 Analogia prática

Modelo OSI explicado como o envio de uma carta

Abra cada camada para ver como ela se compara no mundo físico.

📜 Física

Papel e caneta: representam o meio físico que permite a comunicação.

🚶 Enlace

O carteiro da sua rua: garante a entrega local, lidando com erros e endereços imediatos.

🏤 Rede

Os Correios roteando: definem o melhor caminho até a cidade ou país de destino.

🎯 Transporte

Chegar ao destinatário certo: garante que a carta vá para a pessoa correta dentro do endereço.

🔗 Sessão

Início e fim da conversa: controla quando a troca de mensagens começa e termina.

🌐 Apresentação

Traduzir para a mesma língua: garante que o conteúdo seja compreendido de ambos os lados.

💌 Aplicação

A carta em si: o conteúdo da comunicação, aquilo que realmente importa para o usuário.

🌐 O que é o modelo TCP/IP?

Enquanto o OSI era mais teórico, o TCP/IP surgiu como um modelo prático e funcional, criado nos anos 1970 pelo Departamento de Defesa dos EUA (DARPA).
Ele foi usado para implementar a ARPANET a precursora da internet.

O TCP/IP possui 4 camadas principais (algumas representações usam 5, mas a ideia é a mesma).

🧩 As 4 camadas do TCP/IP

  1. Acesso à Rede (ou Interface de Rede) 🌐

    • Equivalente às camadas Física + Enlace do OSI.

    • Protocolos: Ethernet, Wi-Fi, ARP.

  2. Internet 🌍

    • Equivalente à camada de Rede do OSI.

    • Responsável pelo endereçamento e roteamento.

    • Protocolos: IP, ICMP, IGMP.

  3. Transporte 🚛

    • Equivalente à camada de Transporte do OSI.

    • Protocolos: TCP, UDP.

  4. Aplicação 👩‍💻

    • Junta as camadas de Sessão, Apresentação e Aplicação do OSI.

    • Protocolos: HTTP, HTTPS, FTP, SMTP, DNS, SSH.

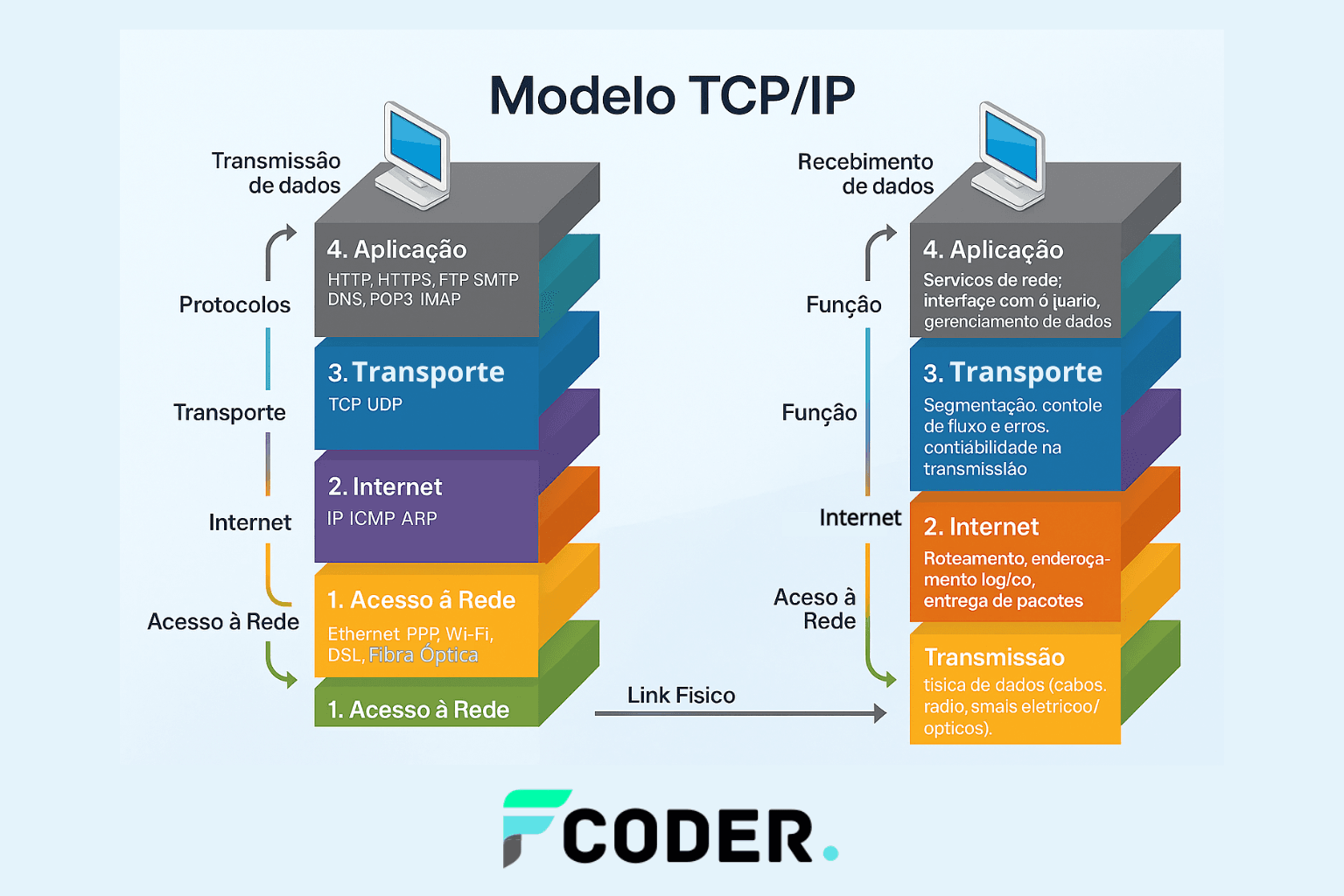

[imagem de referência: ilustração em camadas do modelo TCP/IP com exemplos de protocolos em cada nível]
👉 Analogia prática

Modelo TCP/IP explicado como o envio de uma carta

Abra cada camada para ver a relação com a entrega de uma carta e exemplos de protocolos.

🧱 Acesso à Rede (Link)

Carteiro da sua rua + caixa de correio: é o meio local que coloca a carta “na rua”. Garante a entrega no próximo salto (vizinho/central local) e trata do endereço físico.

Exemplos de tecnologias/protocolos: Ethernet, Wi-Fi (802.11), ARP, PPP, VLAN (802.1Q).

🌍 Internet

Correios roteando até a cidade destino: decide o caminho entre localidades até chegar à rede do destinatário (endereçamento e roteamento entre redes).

Exemplos: IP (IPv4/IPv6), ICMP, Roteamento (OSPF, BGP), NAT.

🎯 Transporte

Garantir que a carta chegue à pessoa certa na casa: identifica o “destinatário interno” (porta) e pode confirmar recebimento/reatranmissão.

Exemplos: TCP (confiável, controle de fluxo), UDP (leve/rápido), QUIC (sobre UDP).

💌 Aplicação

A carta em si, o conteúdo: o que o usuário realmente usa/lê. Protocolos de alto nível que dão significado à troca.

Exemplos: HTTP/HTTPS, DNS, SMTP/IMAP/POP3, SSH, FTP/SFTP, DHCP, NTP.

🌐 Modelos de Rede

OSI × TCP/IP - Tabela comparativa interativa

Clique em ver detalhes para expandir explicações, exemplos de protocolos e equivalências.

OSI (7 camadas) TCP/IP (4 camadas) Papel (resumo) Ações
7. Aplicação 4. Aplicação Interfaces e protocolos usados pelo usuário/serviço.
6. Apresentação 4. Aplicação Formatação, compressão e criptografia dos dados.
5. Sessão 4. Aplicação Controle de sessão (início, término, checkpoints).
4. Transporte 3. Transporte Entrega fim a fim, portas, confiabilidade e controle de fluxo.
3. Rede 2. Internet Endereçamento e roteamento entre redes.
2. Enlace (Data Link) 1. Acesso à Rede (Link) Entrega local no próximo salto; endereços físicos.
1. Física 1. Acesso à Rede (Link) Meio físico e sinais elétricos/ópticos/radio.

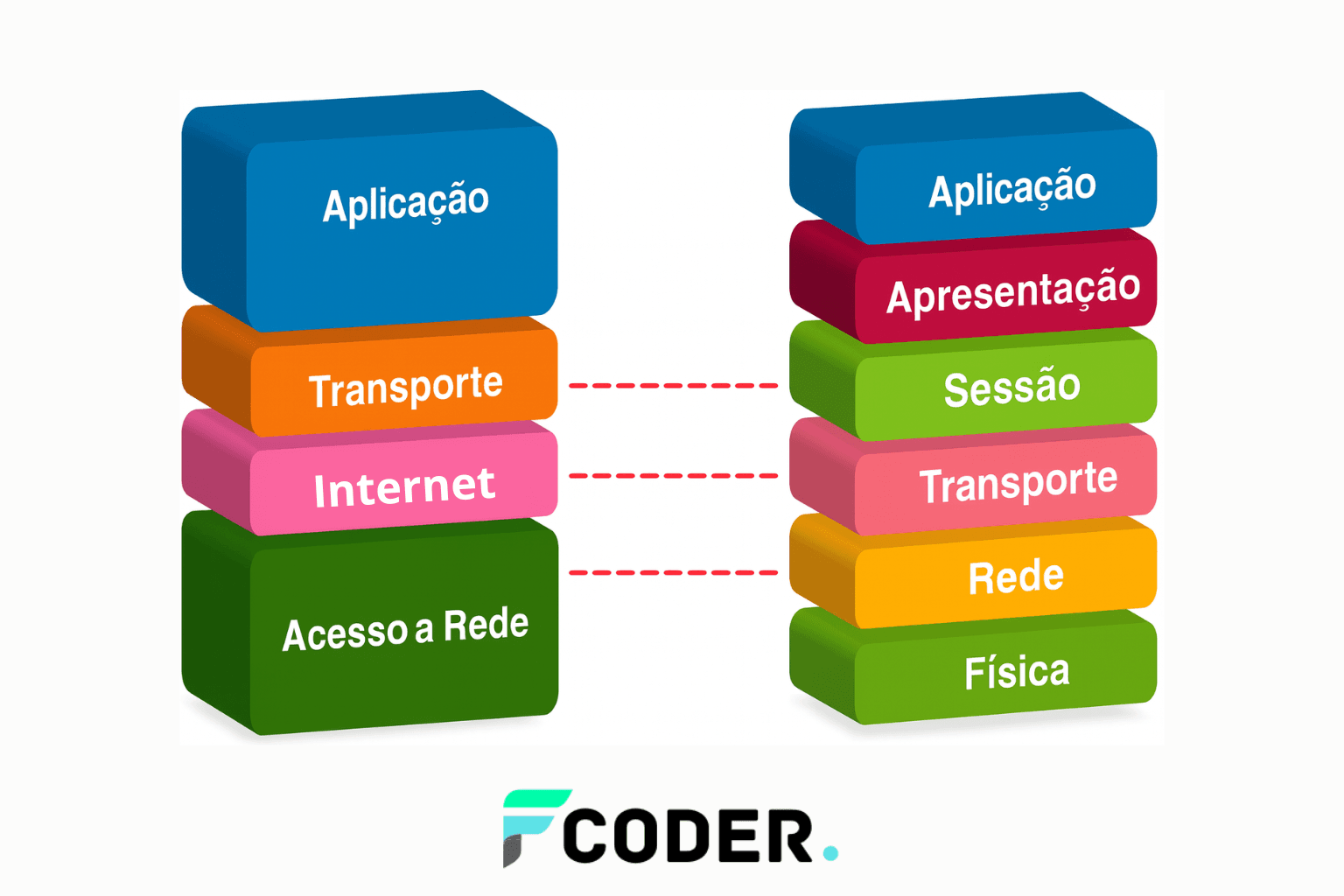

[imagem de referência: comparação entre OSI (7 camadas) e TCP/IP (4 camadas) lado a lado]

🛠️ Exemplos práticos (na linha de comando)

1. Descobrindo informações de rede (camada de rede – OSI 3 / TCP-IP Internet)


					ip addr show
ip route

2. Testando conectividade (camada de rede – ICMP)


					ping google.com

3. Verificando portas abertas (camada de transporte – TCP/UDP


					sudo ss -tulnp

4. Analisando pacotes (todas as camadas até aplicação)


					sudo tcpdump -i eth0 -n

5. Usando traceroute (entendendo roteamento na camada de rede)


					traceroute google.com

👉 Esses testes mostram na prática como cada camada atua.

💡 Dicas extras para estudo

  • Use Wireshark 🕵️‍♂️ para visualizar pacotes passando por cada camada.

  • Monte analogias: correio, transporte público, camadas de software.

  • Associe protocolos a camadas: sempre pergunte “esse protocolo pertence a qual camada?”.

  • Decore a ordem do OSI: “Fui Enviar Rotas Trabalhando Sob As Arvores” (Física, Enlace, Rede, Transporte, Sessão, Apresentação, Aplicação).

  • Lembre-se: na prática usamos TCP/IP, mas pensamos em OSI para entender melhor.

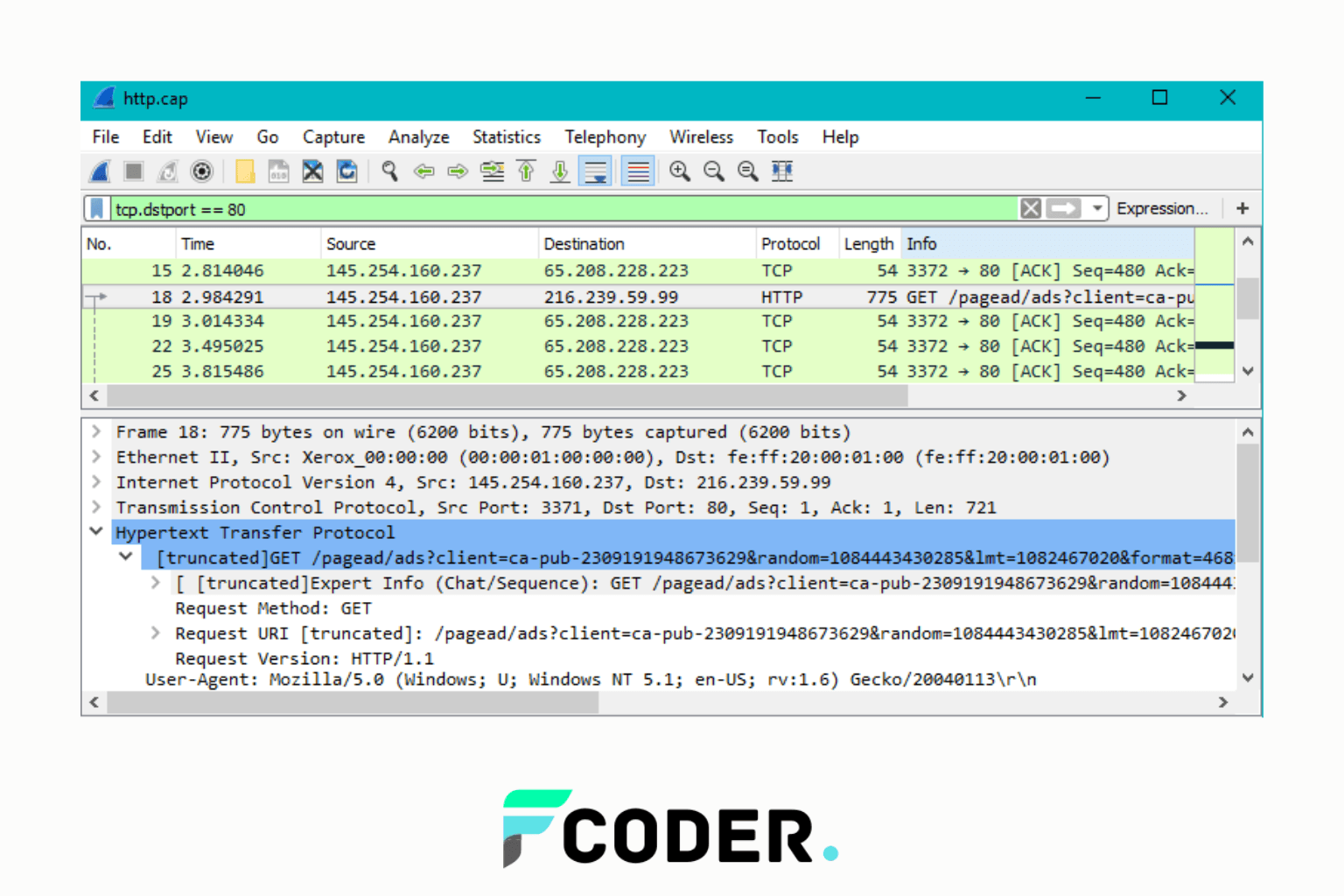

[imagem de referência: captura do Wireshark mostrando pacotes HTTP com detalhes de cada camada]

📚 Referências úteis

🎯 Conclusão

O modelo OSI é uma ferramenta didática e conceitual, pois ajuda a compreender como os dados trafegam em camadas.
Por outro lado, o modelo TCP/IP é o que realmente foi implementado e que, portanto, permite a internet funcionar até hoje.
Em resumo, enquanto o OSI serve como referência de aprendizado, o TCP/IP é o padrão aplicado no mundo real.

📌 Resumo final:

  • OSI → bom para entender.

  • TCP/IP → bom para usar.
